抗壓彈性模量試驗
1 抗壓彈性模量應按下列步驟進行試驗:

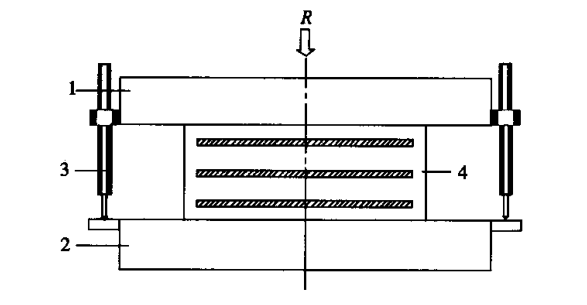

1一上承載板;2-下承載板;3一位移傳感器;4 支座試樣
a) 將試樣置於試驗機的承載板上，上下承載板與支座接觸麵不得有油漬;對準中心，精度應小於1% 的試件短邊尺寸或直徑。緩緩加載至壓應力為 L OM Pa且穩壓後，核對承載板四角對稱安置的四隻位移傳感器，確認無誤後，開始預壓;
b) 預壓。將壓應力以(0.03 一0. 04) M Pa/s 速率連續地增至平均壓應力 。= lom pa，持荷 2m in，然後以連續均勻的速度將壓應力卸至1. OM Pa，持荷5min，記錄初始值，繪製應力一應變圖，預壓三次;
c) 正式加載。每一加載循環自1.0MPa開始，將壓應力以(0.03一0. 04) MPa/s速率均勻加載至4M Pa，持荷2m in 後，采集支座變形值，然後以同樣速率每 2M Pa 為一級逐級加載，每級持荷2m in 後，采集支座變形數據直至平均壓應力 。為止，繪製的應力一應變圖應呈線性關係。然後以連續均勻的速度卸載至壓應力為1.0MPa。 l0min後進行下一加載循環。加載過程應連續進行三次;
d) 以承載板四角所測得的變化值的平均值，作為各級荷載下試樣的累計豎向壓縮變形△。，按試樣橡膠層的總厚度t。求出在各級試驗荷載作用下，試樣的累計壓縮應變。
3 結果
每一塊試樣的抗壓彈性模量E，為三次加載過程所得的三個實測結果的算術平均值。但單項結果和算術平均值之間的偏差不應大於算術平均值的3% ，否則應對該試樣重新複核試驗一次，如果仍超過3% ，應由試驗機生產廠專業人員對試驗機進行檢修和檢定，合格後再重新進行試驗。
